Le branchement des panneaux solaires est une étape déterminante dans la mise en place d’une installation photovoltaïque. Un raccordement mal conçu peut entraîner des pertes de production, des dysfonctionnements électriques ou des risques pour la sécurité. Comprendre le principe du branchement des panneaux solaires permet donc d’aborder son projet avec une vision claire et conforme aux exigences techniques.
L’électricité produite par un panneau solaire est générée sous forme de courant continu. Ce courant ne peut pas être utilisé directement dans une habitation. Il doit d’abord être transformé en courant alternatif, compatible avec le réseau domestique, grâce à un onduleur. Le branchement des panneaux solaires repose sur cette chaîne de conversion et de protection, depuis les modules photovoltaïques jusqu’au tableau électrique.
Les informations à retenir :
Le branchement panneau solaire repose sur des choix techniques précis et encadrés par la réglementation.
• Branchement et raccordement ne désignent pas la même chose
Le branchement concerne les connexions internes de l’installation photovoltaïque, le raccordement correspond à la liaison avec le tableau électrique et le réseau.
• Le branchement des panneaux solaires dépend de l’onduleur
Les panneaux sont branchés en série, en parallèle ou en configuration mixte afin de respecter les plages de fonctionnement de l’onduleur.
• Le raccordement au tableau électrique se fait sur un circuit dédié
L’électricité photovoltaïque est injectée via des protections spécifiques, jamais sur un circuit existant.
• Le respect des normes est obligatoire
Le branchement et le raccordement doivent être conformes aux normes NF C 15-100 et UTE C 15-712-1
Principe général du branchement des panneaux solaires

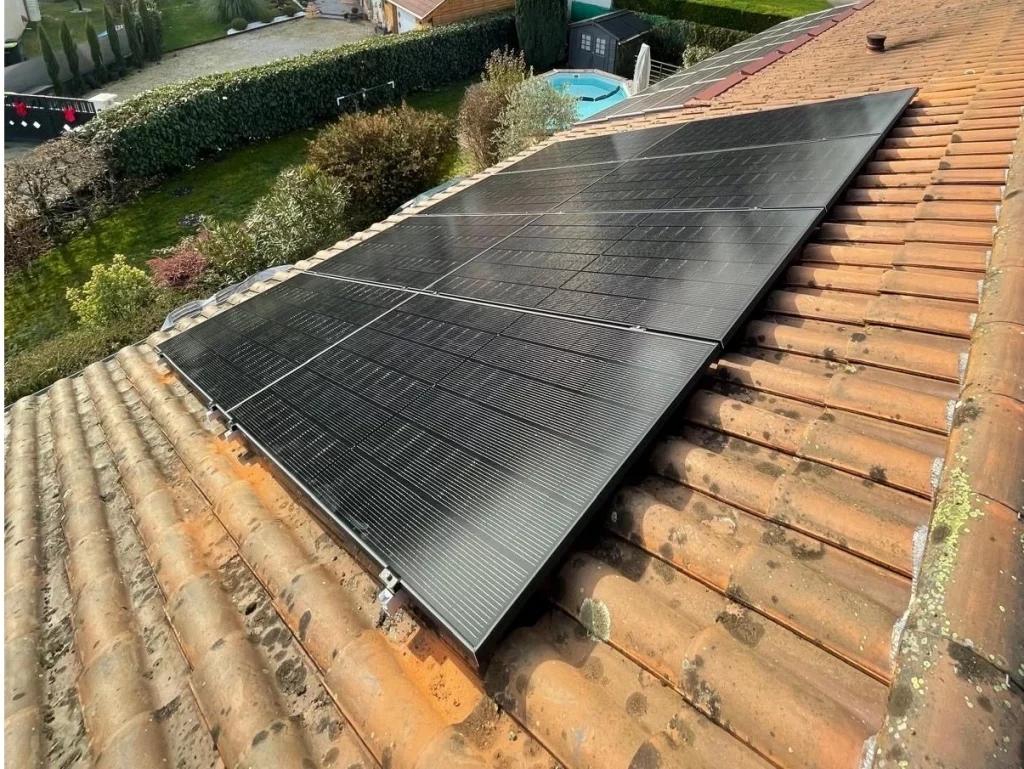

Dans une installation photovoltaïque classique, les panneaux solaires sont raccordés entre eux avant d’acheminer l’énergie produite vers un onduleur. Celui-ci joue un rôle central : il convertit le courant continu en courant alternatif et synchronise la production avec le réseau électrique du logement.

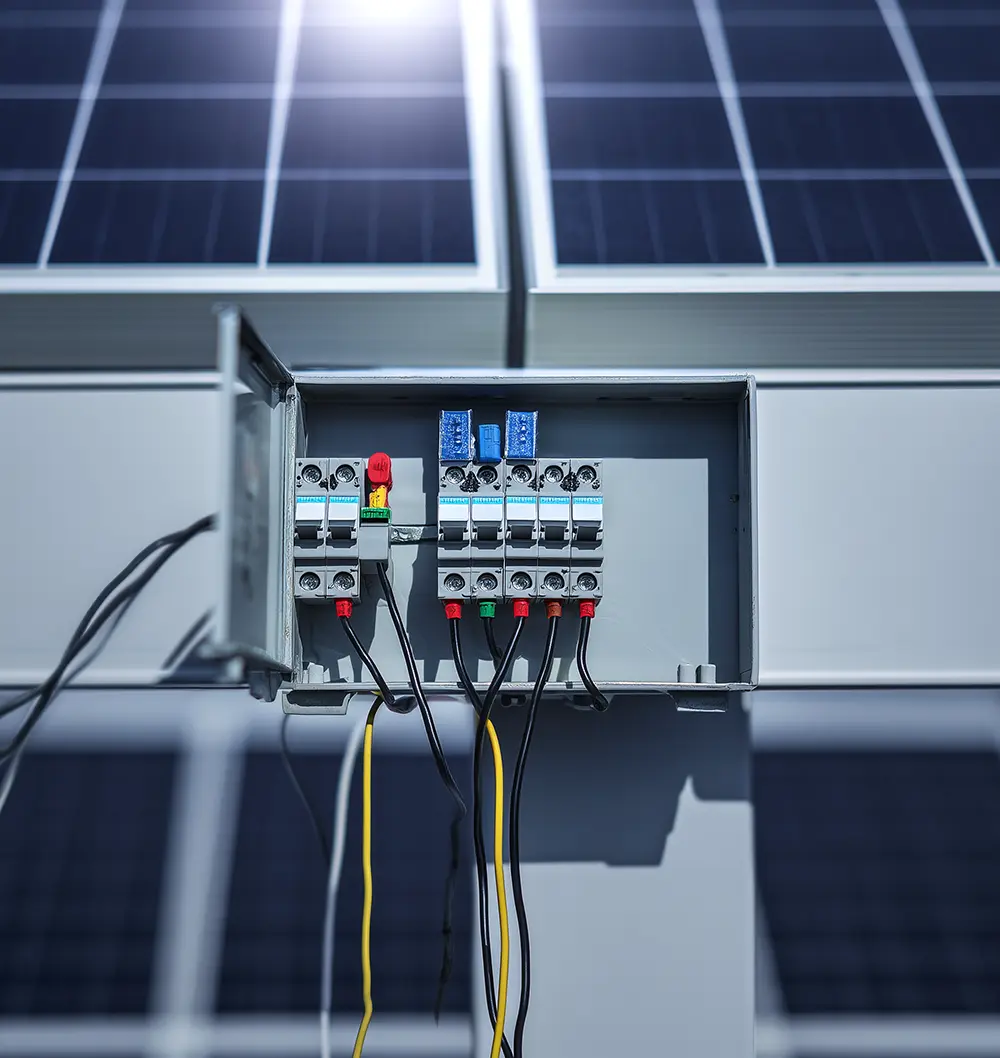

Entre les panneaux et l’onduleur, des dispositifs de protection sont intégrés afin de sécuriser l’installation. Une fois le courant converti, l’électricité est dirigée vers le tableau électrique, où elle est distribuée dans les différents circuits de la maison. C’est à ce niveau que le branchement panneau solaire au tableau électrique doit être particulièrement soigné.

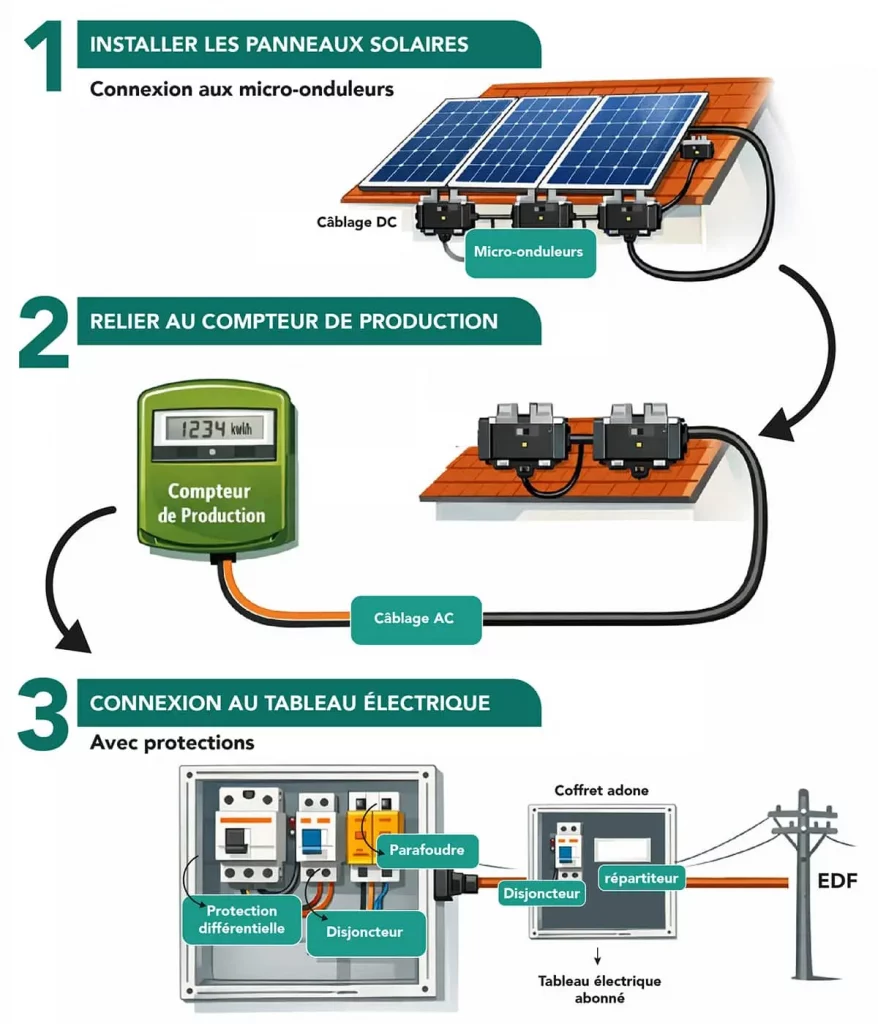

Schéma de raccordement panneau solaire au tableau électrique
Quels sont les différents types de branchement pour panneaux solaires ?
Le branchement des panneaux solaires peut se faire selon différentes configurations électriques. Ces types de branchement influencent directement la tension, l’intensité et la compatibilité de l’installation avec l’onduleur. Le choix dépend du matériel utilisé, de la puissance recherchée et de l’architecture de l’installation.
Branchement en série
Le premier type est le branchement en série. Dans cette configuration, les panneaux solaires sont reliés les uns à la suite des autres. Les tensions de chaque panneau s’additionnent, tandis que l’intensité reste identique. Ce type de branchement panneau solaire est couramment utilisé pour atteindre la plage de tension requise par un onduleur central. Il est cependant plus sensible aux ombrages, car la baisse de production d’un panneau impacte l’ensemble de la chaîne.
Branchement en parallèle
Le deuxième type est le branchement en parallèle. Les panneaux sont alors raccordés ensemble sur les pôles positifs et négatifs. L’intensité s’additionne, tandis que la tension reste constante. Ce branchement des panneaux solaires est moins sensible aux pertes liées à l’ombrage, mais il nécessite des sections de câbles plus importantes et des protections adaptées en courant continu (uniquement sur les micro-onduleurs).
Branchement en série-parallèle
Il existe enfin le branchement série-parallèle, qui combine les deux principes. Les panneaux sont regroupés en chaînes montées en série, puis ces chaînes sont raccordées en parallèle. Ce type de branchement panneau solaire permet d’optimiser à la fois la tension et l’intensité, tout en s’adaptant aux contraintes de l’onduleur et de l’installation électrique.
Branchement panneau solaire : quelles normes électriques respecter ?
Le branchement panneau solaire est strictement encadré par la réglementation électrique française. Toute installation photovoltaïque raccordée au tableau électrique doit respecter la norme NF C 15-100, qui régit les installations électriques basse tension dans les bâtiments. Cette norme impose notamment l’utilisation de circuits dédiés, de dispositifs de protection adaptés et une mise à la terre conforme.
En complément, le branchement des panneaux solaires est spécifiquement couvert par la norme UTE C 15-712-1 et C 15-712-3, dédiée aux installations photovoltaïques raccordées au réseau public. Ce texte précise les règles de raccordement entre les panneaux, l’onduleur, les coffrets de protection et le tableau électrique, ainsi que les exigences en matière de coupure d’urgence, de protection contre les surtensions et d’identification de l’installation.
Lorsqu’un schéma de raccordement panneau solaire tableau électrique est mis en œuvre, ces normes garantissent que l’installation est sécurisée, compatible avec le réseau et durable dans le temps. En cas de non-respect, le gestionnaire de réseau peut refuser le raccordement et l’installation peut ne pas être couverte par l’assurance habitation.
Questions fréquentes
Le branchement des panneaux solaires consiste à relier électriquement les modules photovoltaïques entre eux, puis à les connecter aux équipements de l’installation. Les panneaux sont branchés en série, en parallèle ou en série-parallèle selon la tension et l’intensité recherchées. Le courant continu produit est ensuite acheminé vers un onduleur via un coffret de protection adapté.
Il est possible d’installer soi-même des panneaux solaires dans le cadre d’une installation en autoconsommation sans revente. En revanche, le branchement électrique et surtout le raccordement au tableau électrique nécessitent des compétences techniques solides.
Pour toute installation reliée au tableau électrique ou au réseau public, l’intervention d’un professionnel qualifié est fortement recommandée.
Les panneaux solaires peuvent être reliés entre eux de trois façons. En série, les tensions s’additionnent, ce qui permet d’atteindre la plage de fonctionnement de l’onduleur. En parallèle, ce sont les intensités qui s’additionnent, avec une tension constante. Il est également possible de combiner les deux méthodes.
Le choix du branchement dépend des caractéristiques des panneaux, de l’onduleur et des contraintes de l’installation.
Le raccordement des panneaux solaires au tableau électrique se fait après la conversion du courant par l’onduleur. Le courant alternatif produit est injecté dans le tableau via un circuit dédié, protégé par un disjoncteur spécifique et, le cas échéant, un coffret de protection courant alternatif.
