Avec l’essor des énergies renouvelables et de l’autoconsommation solaire, de nombreux particuliers et professionnels s’équipent en panneaux photovoltaïques. Mais au-delà des modules solaires eux-mêmes, certains éléments techniques jouent un rôle clé dans la performance et la sécurité de l’installation. C’est le cas du coffret AC photovoltaïque, un composant souvent méconnu mais indispensable.
À quoi sert-il ? Comment fonctionne-t-il ? Quelles sont les normes à respecter ? Quels sont les critères pour bien le choisir ?
Les informations à retenir :
Indispensable pour la sécurité et la performance d’une installation solaire, le coffret AC photovoltaïque assure la protection et la connexion au réseau électrique.
Sécurité et conformité avant tout
Le coffret AC protège l’installation solaire contre les risques électriques (surtensions, courts-circuits) et garantit la conformité avec les normes NF C 15-100 et UTE C15-712-1.Une composition complète pour un rôle essentiel
Il regroupe disjoncteurs, interrupteur différentiel, parafoudre et bornier dans un boîtier étanche, assurant une connexion fiable entre l’onduleur et le réseau électrique.Choisir un coffret adapté pour optimiser son installation
Puissance de l’installation, type d’onduleur, facilité d’installation et robustesse sont les critères clés pour sélectionner le bon modèle.La solution innovante : le coffret FHE ONE
Pré-câblé, connecté et intelligent, il simplifie la gestion de l’autoconsommation solaire grâce à un pilotage à distance via Wi-Fi et CPL.
Qu’est-ce qu’un coffret AC photovoltaïque ?
Sommaire
Le coffret AC (courant alternatif) photovoltaïque est un boîtier électrique qui se place entre l’onduleur et le tableau électrique principal. Son rôle est d’assurer la connexion sécurisée de l’installation solaire au réseau électrique du bâtiment, tout en protégeant les équipements et les personnes contre les anomalies électriques.
Il fait partie des éléments incontournables dans toute installation en autoconsommation raccordée au réseau.
À quoi sert un coffret AC dans une installation photovoltaïque ?
Protéger les circuits électriques
Il intègre des dispositifs de protection différentielle et de coupure (disjoncteurs, interrupteurs, parafoudre, etc.) qui protègent l’installation contre les surcharges, les courts-circuits et les surtensions.
Sécuriser les utilisateurs
En cas de dysfonctionnement, le coffret permet une coupure rapide de l’alimentation électrique, évitant les risques d’électrocution ou d’incendie.
Garantir la conformité réglementaire
Les installations photovoltaïques doivent respecter des normes strictes, notamment la norme NF C 15-100 et le guide UTE C15-712-1. Le coffret AC en fait partie intégrante.
Faciliter la maintenance
Un coffret bien conçu permet une lecture facile des circuits, un accès rapide aux protections, et facilite les interventions ultérieures de maintenance.

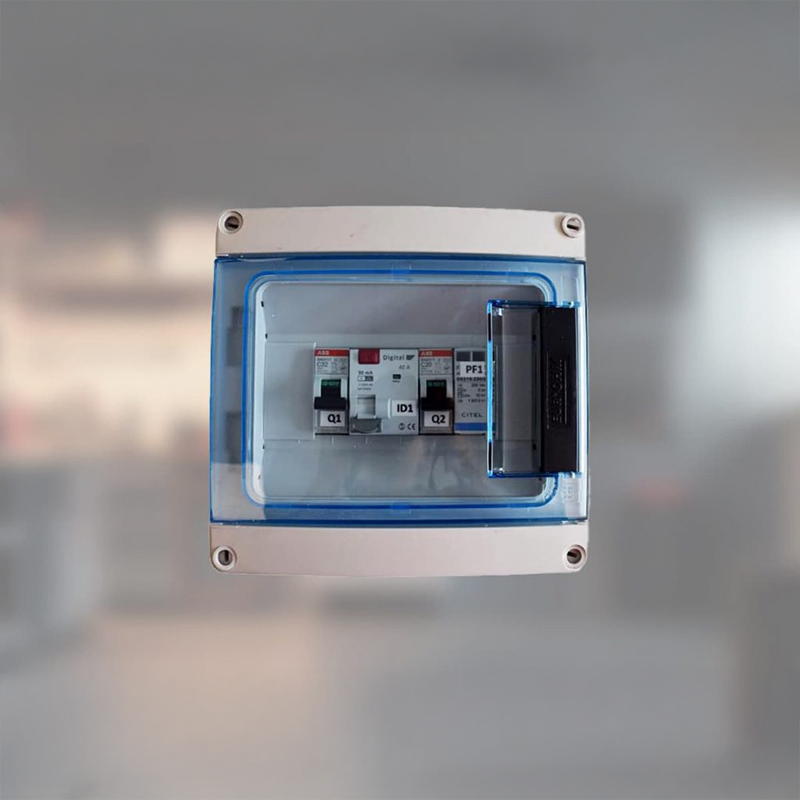

Composition d’un coffret AC photovoltaïque
Un coffret AC photovoltaïque est constitué de plusieurs éléments techniques, chacun ayant un rôle spécifique pour sécuriser et organiser l’installation solaire :
Un interrupteur différentiel 30 mA : Cet interrupteur permet de détecter les fuites de courant vers la terre, souvent dues à un défaut d’isolement, et de couper instantanément le circuit pour éviter tout risque d’électrocution. Il est obligatoire dans toute installation domestique et est calibré à 30 milliampères, seuil de sécurité pour les personnes.
Un ou plusieurs disjoncteurs : Le ou les disjoncteurs protègent les circuits contre les surcharges électriques et les courts-circuits. Ils assurent également une coupure manuelle possible pour l’entretien ou l’intervention sur l’installation. Le calibre du disjoncteur dépend de la puissance de l’onduleur et de l’installation.
Un parafoudre : Il protège l’installation contre les surtensions transitoires (notamment celles induites par la foudre ou les coupures sur le réseau). Il est obligatoire si le régime de neutre est TT ou TN, ou si la ligne d’alimentation dépasse 50 mètres en extérieur. En dehors de ces cas, une analyse de risque peut également justifier son installation. Sa présence est essentielle pour protéger les appareils électroniques sensibles, comme l’onduleur.
Des borniers de raccordement : Les borniers permettent de connecter les câbles électriques provenant de l’onduleur, du tableau général ou des équipements à piloter. Ils assurent un raccordement propre et sécurisé, et permettent une meilleure lisibilité de l’installation.
Un boîtier étanche avec protection IP (souvent IP65 pour un usage extérieur) : Le boîtier qui renferme tous les composants doit être robuste, sécurisé et étanche, surtout s’il est installé dans un garage ou à l’extérieur. L’indice IP65 garantit une protection totale contre la poussière et une résistance aux projections d’eau. Il est généralement fabriqué en plastique ABS résistant aux UV pour un usage extérieur ou en métal pour des environnements techniques spécifiques, avec un couvercle transparent pour une inspection visuelle rapide.
Où s’installe un coffret AC ?
Il s’installe entre l’onduleur et le tableau électrique principal, côté courant alternatif. Souvent dans un garage ou un local technique.
Il est important de respecter les distances de sécurité et de limiter les longueurs de câbles pour éviter les pertes d’énergie.
Comment bien choisir son coffret AC photovoltaïque ?
1. En fonction de la puissance de l’installation
Les protections à intégrer diffèrent selon que votre installation est monophasée (souvent < 6 kW) ou triphasée (au-delà).
2. Compatibilité avec l’onduleur
Assurez-vous que le coffret est adapté au type et à la marque de votre onduleur (hybride, centralisé, micro-onduleurs, etc.).
3. Facilité d’installation
Certains coffrets sont livrés pré-câblés, ce qui simplifie grandement l’installation et réduit les risques d’erreur.
4. Étanchéité et robustesse
Pour une installation extérieure ou dans un environnement humide, choisissez un boîtier étanche IP65 et résistant aux UV.
La solution tout-en-un : le coffret AC avec pilotage intelligent, FHE ONE
Parmi les solutions les plus complètes du marché, le FHE ONE se distingue par son approche innovante. Il s’agit d’un coffret AC intelligent prêt à l’emploi, conçu pour faciliter le pilotage de l’autoconsommation.
Ses atouts principaux :
Pré-câblé et sécurisé, conforme aux normes NF C 15-100
Pilotage intelligent de la consommation et production via application
Connectivité Wi-Fi et kit CPL pour un suivi à distance
Relais intégrés pour piloter et mesurer les équipements énergivores (chauffe-eau, chauffage, etc.)
Ce type de coffret est particulièrement adapté aux particuliers souhaitant optimiser leur autoconsommation et automatiser la gestion énergétique de leur habitat.
Questions fréquentes
Oui, dans la majorité des cas. Il fait partie des exigences réglementaires pour toute installation photovoltaïque raccordée au réseau.
Le coffret DC se situe en amont de l’onduleur (courant continu), tandis que le coffret AC se situe en aval (courant alternatif).
Il est fortement recommandé de confier cette tâche à un professionnel qualifié, pour garantir la sécurité, le bon fonctionnement et la conformité de l’installation.
