Onduleur solaire : Description et fonctionnement

Mise à jour le

18/03/2024

Temps de lecture

5 minutes

Mise à jour le

18/03/2024

Temps de lecture

5 minutes

Sommaire

L’énergie solaire est une source d’énergie propre et renouvelable qui connaît une popularité croissante dans le monde entier. Les panneaux solaires sont devenus une solution attrayante pour produire de l’électricité à partir du soleil, mais leur fonctionnement nécessite un composant essentiel : l’onduleur solaire. Dans cet article, nous allons explorer en détail le rôle crucial de l’onduleur solaire et pourquoi il est indispensable dans un système photovoltaïque.

Les informations à retenir :

L’onduleur solaire est un composant essentiel des systèmes photovoltaïques, convertissant le courant continu généré par les panneaux solaires en courant alternatif utilisable dans les habitations et les bâtiments :

  • Rôle de l’onduleur Solaire : Il transforme le courant continu (DC) produit par les panneaux solaires en courant alternatif (AC), compatible avec les appareils électriques domestiques et le réseau électrique.

  • Composants de l’onduleur : Inclut un convertisseur DC/AC, un microcontrôleur pour la surveillance et le contrôle, éventuellement un transformateur pour ajuster la tension, ainsi que des connecteurs et câbles pour la connexion au réseau.

  • Fonctions Principales :
    • Convertit le DC en AC de qualité similaire à celle du réseau électrique.
    • Ajuste automatiquement la tension et la fréquence pour optimiser la performance.
    • Permet la revente de l’électricité excédentaire.

  • Avantages de l’onduleur Solaire :
      • Maximisation de la production d’énergie solaire.
      • Réduction des coûts énergétiques.
      • Durabilité et fiabilité avec une longue durée de vie.
      • Intégration facile avec le réseau électrique.

Sommaire

Qu'est-ce qu'un onduleur solaire ?

L’onduleur solaire est un appareil électronique conçu pour convertir le courant continu (DC) produit par les panneaux solaires en courant alternatif (AC) utilisable dans les foyers et les bâtiments. Les panneaux solaires génèrent du courant continu sous forme de tension continue, tandis que nos appareils électriques domestiques fonctionnent principalement avec du courant alternatif. C’est là qu’intervient l’onduleur solaire, qui transforme cette énergie solaire en une forme compatible avec nos besoins quotidiens en électricité.

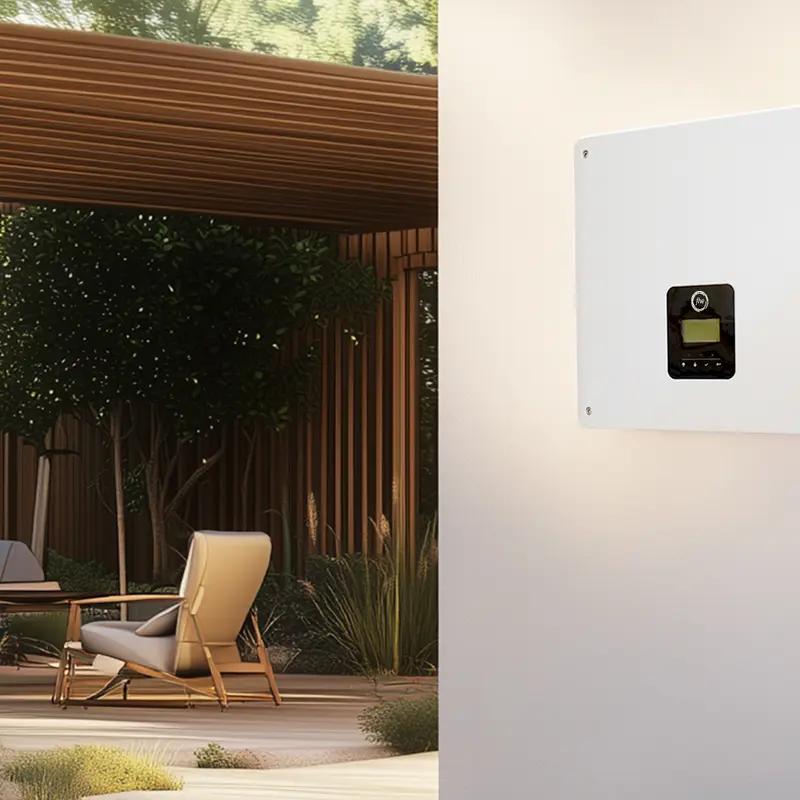

onduleur solaire

Composition d'un onduleur solaire

  1. Convertisseur DC/AC : C’est le composant central de l’onduleur solaire. Son rôle est de convertir le courant continu (DC) en courant alternatif (AC). Il utilise des composants électroniques tels que des transistors et des diodes pour transformer la tension et la fréquence du courant. Cela permet d’adapter la production des panneaux solaires aux besoins du réseau électrique.

  2. Microcontrôleur : Un microcontrôleur est intégré à l’onduleur pour surveiller et contrôler son fonctionnement. Il collecte des données sur la production d’énergie solaire, la tension, la fréquence et la qualité du courant de sortie. En se basant sur ces informations, le microcontrôleur ajuste les paramètres de l’onduleur pour optimiser sa performance et sa sécurité.

  3. Transformateur : Certains onduleurs solaires peuvent inclure un transformateur pour ajuster la tension de sortie du courant alternatif. Cela permet d’adapter la tension produite par l’onduleur aux besoins spécifiques du réseau électrique auquel il est connecté.

  4. Connecteurs et câbles : Les onduleurs solaires sont équipés de connecteurs et de câbles pour relier les panneaux solaires, les batteries (si utilisées) et le réseau électrique. Ces connecteurs et câbles assurent une connexion sécurisée et fiable entre tous les composants du système.

  5. Dissipateur de chaleur : Étant donné que les onduleurs solaires génèrent de la chaleur lors de la conversion de l’énergie, ils sont équipés d’un dissipateur de chaleur pour évacuer efficacement cette chaleur. Cela garantit le maintien d’une température optimale de fonctionnement de l’onduleur. Le dissipateur de chaleur est généralement composé d’ailettes métalliques ou d’autres dispositifs de refroidissement.

  6. Boîtier et protection : Les onduleurs solaires sont logés dans un boîtier robuste qui les protège contre les éléments extérieurs tels que l’humidité, la poussière et les fluctuations de température. Le boîtier est conçu pour être étanche et résistant aux chocs, assurant ainsi la durabilité de l’onduleur.

Rôle et fonctionnement de l'onduleur photovoltaïque​

Le rôle principal de l’onduleur solaire est de maximiser la production d’énergie solaire en optimisant la conversion du courant continu en courant alternatif. Voici les principales fonctions d’un onduleur solaire :

    1. Conversion de courant : L’onduleur solaire joue un rôle essentiel dans la conversion du courant continu généré par les panneaux solaires en courant alternatif de qualité similaire à celui fourni par le réseau électrique public. Cela permet de fournir une alimentation électrique efficace et continue aux appareils électriques domestiques.

    2. Surveillance et contrôle : Les onduleurs solaires surveillent en permanence la production d’énergie solaire. Ils sont capables d’ajuster automatiquement la tension et la fréquence de sortie pour assurer une performance optimale du système photovoltaïque. De plus, ils sont équipés de mécanismes de détection de pannes qui permettent de couper la connexion avec le réseau électrique en cas de problème, assurant ainsi la sécurité des personnes et des équipements.

    3. Injection du surplus dans le réseau : Lorsque les panneaux solaires produisent plus d’énergie que nécessaire, l’onduleur solaire permet l’injection de l’excédent dans le réseau électrique public. Cette fonctionnalité, connue sous le nom de revente » de l’électricité, offre aux propriétaires de systèmes solaires la possibilité de bénéficier d’un crédit sur leur facture d’électricité ou même de générer des revenus supplémentaires en vendant l’énergie excédentaire.

onduleur panneau solaire

Les avantages de l'utilisation d'un onduleur solaire

  1. Maximisation de la production d’énergie : L’onduleur solaire permet d’optimiser la conversion de l’énergie solaire, ce qui se traduit par une production maximale d’électricité. Cela permet aux propriétaires de systèmes solaires de tirer pleinement parti de leur investissement et de réduire leur dépendance vis-à-vis du réseau électrique conventionnel.
  2. Réduction des coûts énergétiques : En convertissant efficacement l’énergie solaire en électricité utilisable, un onduleur solaire permet aux utilisateurs de réduire leur consommation d’électricité provenant du réseau public. Cela se traduit par des économies substantielles sur les factures d’électricité à long terme.
  3. Durabilité et fiabilité : Les onduleurs solaires modernes sont conçus pour être durables et fiables, offrant une longue durée de vie et une performance constante. Ils sont équipés de systèmes de surveillance avancés qui permettent de détecter les pannes et les problèmes de fonctionnement, assurant ainsi un fonctionnement sans interruption du système photovoltaïque.

  4. Intégration avec le réseau électrique : Les onduleurs solaires sont conçus pour se connecter facilement au réseau électrique public, offrant aux utilisateurs la flexibilité de l’autoconsommation et de la revente de l’énergie excédentaire. Ils permettent également une utilisation facile des équipements électriques standard sans nécessiter de modifications ou d’adaptations spéciales.

Les caractéristiques d'un onduleur solaire

  • Le rendement : désormais presque toujours supérieur à 94%
  • La durée de vie : 8 à 10 ans. Les fabricants proposent donc généralement un délai de garantie d’environ 5 ans (avec Soloréa, l’onduleur est automatiquement garanti sur 20 ans).
  • La puissance : peut varier fortement selon les modèles (voir tableau ci-dessous).
  • Le prix : en moyenne environ 10 à 20% du coût total d’installation d’un système solaire.
  • Equipement de sécurité : quand le réseau est mis hors tension, l’onduleur possède un système d’arrêt automatique lorsqu’il y a une coupure de courant sur le réseau électrique. Cela contribue à assurer la sécurité des installations en cas de panne de courant.
