Vous envisagez l’installation de panneaux solaires pour bénéficier d’une énergie à la fois économique et écologique ? Au cœur de ce système, le micro-onduleur solaire figure parmi l’un des composants clé de votre installation photovoltaïque.
Ce dispositif innovant transforme la façon dont l’énergie solaire est captée et utilisée par les panneaux photovoltaïques. Le micro-onduleur solaire permet de convertir directement l’énergie produite par chaque panneau photovoltaïque en électricité utilisable, panneau par panneau.
Cette technologie optimise la production, améliore la sécurité et facilite le suivi de votre installation d’énergie solaire grâce à des outils de monitoring dédiés.
Les informations à retenir :
- Qu’est-ce qu’un micro-onduleur solaire ?

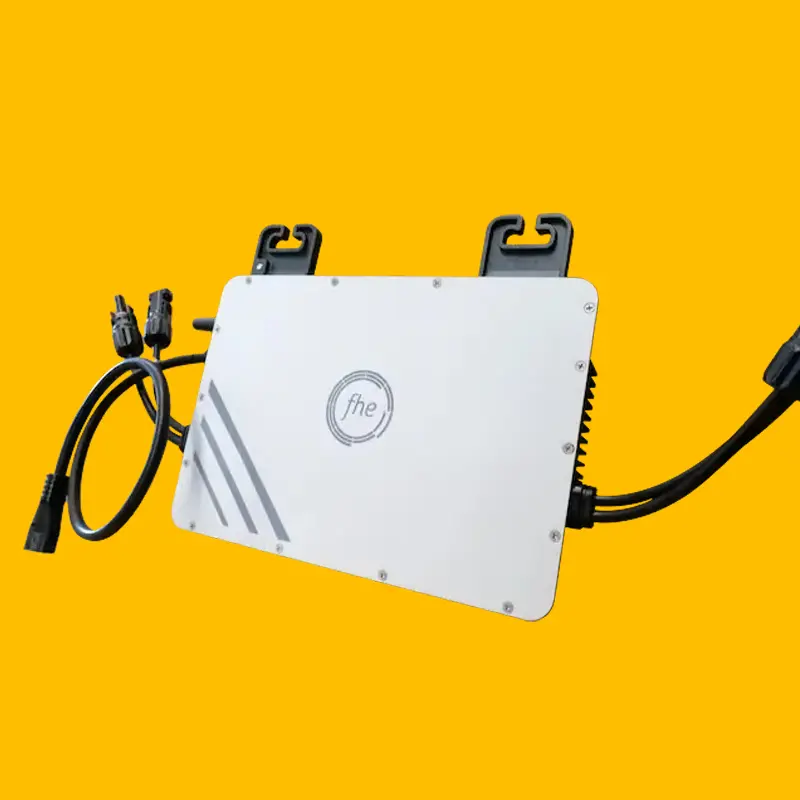

Un micro-onduleur est un dispositif compact installé au dos de chaque panneau solaire. Il convertit le courant continu (DC) produit par le panneau en courant alternatif (AC), directement exploitable par le réseau ou la consommation domestique. Pourquoi utiliser un micro-onduleur ?
Optimisation maximale de la production : chaque panneau fonctionne indépendamment, ce qui évite que l’ombre ou la salissure d’un seul module n’affecte l’ensemble du système.
Sécurité renforcée : la conversion DC en AC se fait au plus près du panneau, réduisant les risques liés aux hautes tensions.
Suivi précis : permet une surveillance individuelle de chaque panneau via des applications dédiées.
- Installation et maintenance
- Installation simplifiée : les micro-onduleurs sont souvent compatibles avec des systèmes Plug & Play, facilitant l’installation.
- Maintenance facilitée : en cas de panne, seul le micro-onduleur défectueux est concerné, sans impacter les autres panneaux.
Le micro-onduleur solaire est idéal pour maximiser le rendement d’une installation solaire, surtout en cas d’ombrage partiel ou de toiture complexe. Il offre une sécurité accrue et permet une surveillance détaillée, tout en simplifiant l’installation et la maintenance.
Comment fonctionne un micro-onduleur solaire ?
Contrairement à un onduleur solaire central qui gère l’ensemble des panneaux d’un champ solaire, le micro-onduleur convertit directement le courant continu (DC) produit par un panneau photovoltaïque en courant alternatif (AC) utilisable par le réseau électrique.
Chaque module fonctionne de manière indépendante, ce qui permet d’optimiser la production même en cas d’ombrage partiel ou de salissure sur un seul panneau.
Principe clé : le suivi MPPT individuel (Maximum Power Point Tracking)
Chaque micro-onduleur ajuste en permanence le point de puissance maximale du panneau auquel il est relié, garantissant un rendement optimal quelles que soient les conditions.

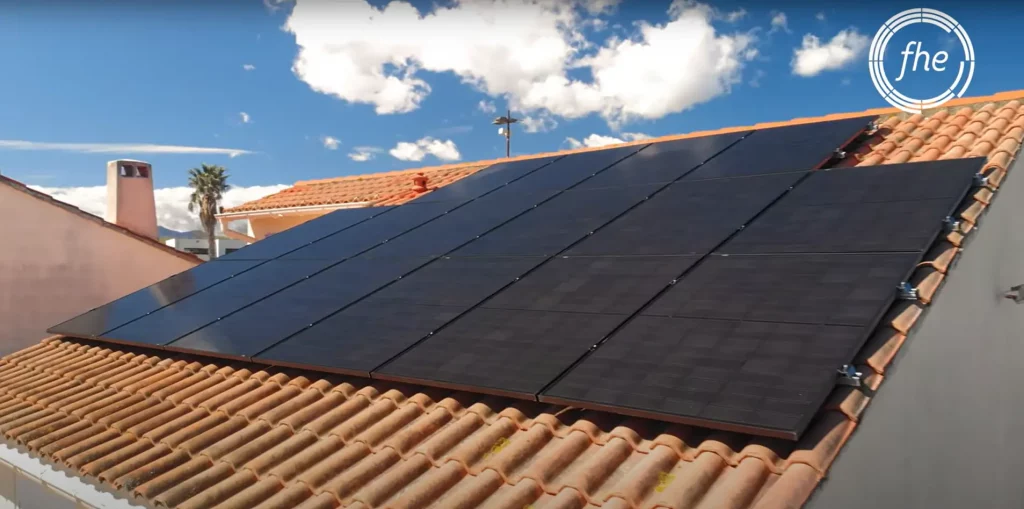

L’architecture décentralisée d’une installation solaire avec des micro-onduleurs offre plusieurs avantages :
Meilleure tolérance aux ombrages et à l’encrassement.
Sécurité accrue : la tension DC reste faible.
Surveillance panneau par panneau via une application dédiée.
Rendement global supérieur, souvent entre 96 % et 98 %.
Micro-onduleur vs onduleur : quelles différences ?
Pour bien choisir votre installation solaire, il est essentiel de comprendre les différences entre un micro-onduleur solaire et un onduleur solaire, car chaque produit présente des avantages spécifiques selon la configuration de votre toiture, l’orientation des panneaux et vos objectifs de production d’énergie.
| Critère | Micro-onduleur | Onduleur |
|---|---|---|
| Gestion de la production | Par panneau | Par série de panneaux |
| Rendement en cas d’ombrage | Excellent | Réduit sur toute la chaîne |
| Maintenance | Localisée et simple | Panne = coupure totale |
| Coût initial | Légèrement supérieur | Moins cher à l’achat |
Comment installer un micro-onduleur solaire ?
Installer un micro-onduleur solaire nécessite de suivre quelques étapes précises pour garantir sécurité, performance et longévité de votre installation.
Voici un guide pratique étape par étape :
1️⃣ Préparation du matériel
- Vérifiez la compatibilité du micro-onduleur avec vos panneaux (puissance nominale, tension, type de connecteurs).
- Assurez-vous de disposer des outils adaptés : tournevis isolés, clés, pinces à dénuder et gants de sécurité.
- Préparez le support de toiture et repérez l’emplacement de chaque panneau.
2️⃣ Fixation des panneaux et du micro-onduleur
- Installez les panneaux photovoltaïques sur la structure de support selon les recommandations du fabricant.
- Fixez le micro-onduleur directement à l’arrière du panneau ou sur la structure proche, en respectant l’exposition à l’humidité et à la chaleur.
- Assurez-vous que l’emplacement permet un refroidissement naturel et un accès facile pour la maintenance.
3️⃣ Connexion électrique
- Branchez les câbles DC du panneau au micro-onduleur, en respectant les polarités (+/-).
- Connectez ensuite les micro onduleurs entre eux via le câble de communication prévu par le fabricant.
- Reliez le micro onduleur au tableau électrique AC via le disjoncteur dédié, en suivant les normes électriques françaises.
4️⃣ Mise à la terre et sécurité
- Chaque micro-onduleur doit être correctement mis à la terre pour éviter les risques électriques et garantir la conformité aux normes.
- Vérifiez que toutes les connexions sont sécurisées et que les protections (fusibles, disjoncteurs) sont en place.
5️⃣ Configuration et suivi
- Installez la passerelle ou l’interface de monitoring fournie.
- Synchronisez chaque micro-onduleur avec l’application de suivi pour visualiser la production panneau par panneau et détecter d’éventuelles anomalies dès le démarrage.
✅ Conseils pratiques pour l'installation d'un micro-onduleur solaire
- Testez le système panneau par panneau avant la mise en service complète.
- Nettoyez les panneaux et vérifiez les connexions après quelques semaines de fonctionnement.
- Notez les numéros de série des micro-onduleurs pour faciliter les interventions futures ou la garantie.
Grâce à cette méthode, l’installation devient modulable, sécurisée et performante. Vous maximisez ainsi la production d’énergie panneau par panneau.
Quel micro-onduleur pour panneau solaire ?
Le choix du micro-onduleur dépend de la puissance et du type de vos panneaux photovoltaïques. Chaque micro-onduleur est conçu pour une plage de puissance spécifique : il doit être adapté à la puissance crête (Wc) du panneau afin d’assurer un rendement optimal.
Par exemple, un micro-onduleur de 1000 W conviendra parfaitement à des panneaux solaires de 425 à 500 Wc, fréquemment utilisés dans les installations résidentielles.
Au-delà de la compatibilité électrique, il est aussi important de considérer la qualité du matériel, la garantie fabricant, la résistance aux conditions extérieures et les fonctionnalités de suivi de production via une application connectée.
Chez FHE, notre micro-onduleur FHE-MASTER-100 est conçu pour offrir un pilotage intelligent, une sécurité renforcée et une installation simplifiée, garantissant ainsi performance et durabilité à long terme.
Quels sont les avantages d'un micro onduleur solaire ?
Le principal avantage d’un micro-onduleur solaire réside dans sa capacité à gérer chaque panneau de manière indépendante, ce qui permet d’optimiser la production même en cas d’ombrage partiel, de salissure ou de différences d’orientation.
Cette architecture décentralisée offre également une surveillance panneau par panneau, accessible via une application de suivi comme FHE Solar, facilitant le diagnostic et la maintenance. Les micro-onduleurs améliorent le rendement global de l’installation, réduisent les risques liés aux hautes tensions DC et augmentent la sécurité électrique sur le toit.
De plus, leur modularité permet d’ajouter facilement de nouveaux panneaux à tout moment, tandis que leur longévité et les garanties prolongées offertes par les fabricants assurent une production durable et fiable sur le long terme.
Entretien, garantie et maintenance d'un micro onduleur solaire
L’entretien d’un micro-onduleur solaire est généralement simple et peu fréquent, grâce à la robustesse des composants et à l’absence de pièces mécaniques sensibles.
Il est toutefois recommandé de vérifier régulièrement les connexions électriques et de nettoyer les panneaux pour maintenir un rendement optimal.
En cas de panne, la maintenance est facilitée car chaque micro-onduleur fonctionne de manière indépendante : seule l’unité défectueuse doit être remplacée, sans affecter le reste de l’installation. De plus, grâce aux systèmes de monitoring à distance, il est possible de détecter rapidement les anomalies d’un micro-onduleur défectueux et d’intervenir efficacement.
Questions fréquentes
Un micro-onduleur est fixé directement sous chaque panneau photovoltaïque, rendant chaque panneau indépendant dans sa production d’électricité. En cas de défaillance d’un panneau, cela n’affecte pas les autres. Un onduleur centralisé lui est connecté en série à tous les panneaux. Il peut donc entraîner une perte de production importante si un seul panneau est défaillant.
La production d’énergie est significativement améliorée grâce à l’optimisation réalisée sur chaque panneau individuellement. Ce système permet ainsi une exploitation maximale de leur potentiel. La fiabilité de l’ensemble du système solaire est renforcée par une surveillance détaillée et individualisée de chaque panneau.
Il faut choisir des micro-onduleurs solaires avec une puissance proche de 75% de la puissance du module photovoltaïque sur lequel il est installé.
Chaque panneau solaire nécessite généralement son propre micro-onduleur. Le nombre de micro-onduleurs correspond donc au nombre de panneaux de votre installation pour un rendement optimal.
Oui, il est possible d’ajouter des micro-onduleurs à une installation existante, à condition que les panneaux et le système électrique soient compatibles. Cela permet d’améliorer le rendement et la surveillance panneau par panneau.
En cas de panne, seul le micro-onduleur concerné est affecté. Les autres panneaux continuent de produire normalement, ce qui minimise l’impact sur la production globale et facilite la maintenance ciblée sans interrompre l’ensemble de l’installation.
La production peut être suivie en temps réel grâce à une application ou plateforme de monitoring, comme FHE Solar, qui permet de contrôler la performance de chaque panneau, détecter rapidement les anomalies et optimiser l’efficacité de votre installation solaire.
