L’énergie solaire, propre et renouvelable, séduit de plus en plus de foyers et d’entreprises. Grâce à la baisse des prix et à une prise de conscience écologique grandissante, les panneaux solaires deviennent une solution durable de plus en plus adoptée.
Lorsque vous êtes intéressé par un projet d’installation solaire, vous allez regarder les différents types de panneaux solaires qui existent sur le marché. L’efficacité d’une installation solaire ne dépend pas uniquement de la qualité des panneaux eux-mêmes. Mais aussi de la manière dont ils sont installés. C’est ici qu’interviennent les supports pour les panneaux solaires, des composants qui jouent un rôle majeur dans l’optimisation de la capture de l’énergie solaire.
Les informations à retenir :
Les supports pour les panneaux solaires jouent un rôle crucial dans l’efficacité et la durabilité des installations solaires.
- Types de support : Selon l’emplacement de votre installation solaire, vous pourrez choisir entre des supports de fixation en surimposition, intégrés au bâti, des bacs lestés, des supports équerres ou encore le système GSE.
- Orientation et inclinaison : L’orientation et l’inclinaison des supports affectent directement la quantité d’énergie solaire que les panneaux peuvent capter.
- Une orientation vers le sud (dans l’hémisphère nord) et une inclinaison optimale augmentent l’efficacité.
- Compatibilité avec les panneaux : Assurez-vous que les supports sont compatibles avec les dimensions et le poids de votre installation solaire.
Définition d'un support pour panneau solaire
Un support de fixation pour panneau solaire est un dispositif structurel conçu pour sécuriser les panneaux solaires à un emplacement spécifique, comme un toit, un terrain ou encore une façade.
Ce support joue un rôle crucial en maintenant physiquement le panneau en place. Mais aussi en optimisant son orientation et son inclinaison pour maximiser l’exposition au soleil.
En assurant une installation solaire stable et bien alignée, les supports de fixation contribuent à l’efficacité et à la durabilité du système solaire.
Les fixations pour panneaux solaires sont conçues pour résister aux éléments extérieurs, comme le vent et la neige, tout en garantissant la sécurité et la performance à long terme des panneaux solaires.

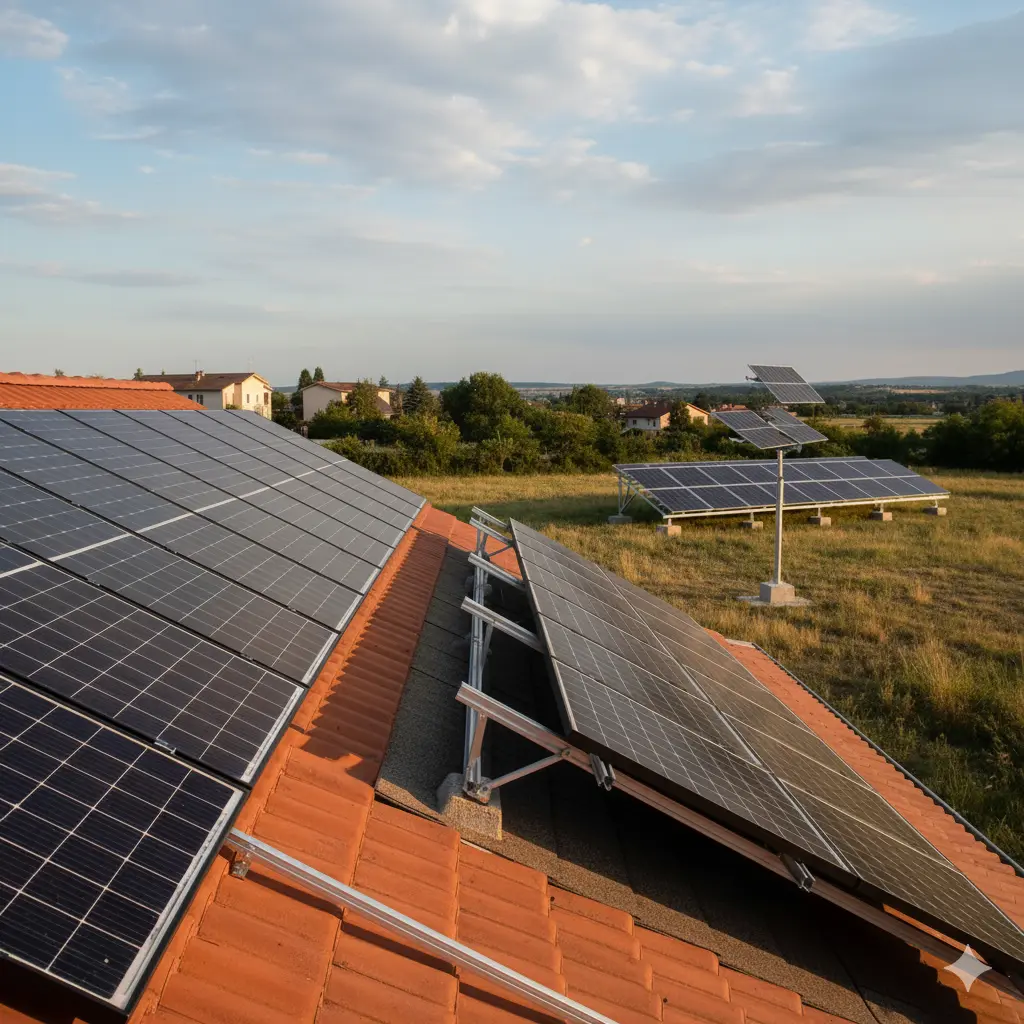

Les différents supports pour panneau solaire
Supports de fixation pour toiture inclinée
Surimposition
Le système de surimposition est une méthode couramment utilisée pour installer des panneaux solaires sur des toitures inclinées. Dans cette configuration, les modules photovoltaïques sont montés au-dessus de la couverture existante du toit, sans nécessiter de modifications importantes de la structure du toit. Les panneaux ne touchent pas les tuiles. C’est la technique la plus utilisée.
Pour une efficacité optimale, l’angle idéal pour l’installation des systèmes solaires est de 30 degrés. Cette exposition favorise une production d’énergie maximale.
Quelles sont les étapes d'installation de la surimposition ?
- Fixation des crochets : La première étape consiste à fixer des crochets métalliques sur les chevrons de la charpente du toit. Ces fixations sont conçues pour supporter le poids des panneaux et résister aux forces extérieures comme le vent.
- Installation des rails : Des rails en aluminium sont ensuite fixés sur ces crochets. Ces rails servent de base sur laquelle les panneaux solaires seront installés.
- Montage des panneaux : Les panneaux solaires sont montés sur les rails et sécurisés en place. Le montage est généralement réalisé de manière à ce que l’installation soit orientée et inclinée de façon optimale pour capter un maximum de lumière solaire.
Intégration au bâti (IAB)
L’intégration au bâti des panneaux solaires est une approche qui consiste à intégrer les équipements photovoltaïques directement dans les éléments de construction d’un bâtiment. C’est-à-dire en retirant une partie de vos éléments de couverture, comme les tuiles par exemple. Les panneaux solaires remplacent donc une partie du toit du bâtiment.
Les étapes d'installation de l'intégration au bâti :
- Retrait des éléments de couverture : L’installateur commence par enlever les tuiles ou autres éléments de couverture de la toiture là où les panneaux solaires seront placés.
- Installation des liteaux : Des liteaux, qui sont de petits tasseaux de bois, sont fixés à intervalles réguliers sur la zone dégagée pour servir de support.
- Pose d’un isolant : Un tissu isolant est ensuite installé sur les liteaux pour garantir une bonne isolation thermique.
- Fixation des cadres : Les fixations destinées à recevoir les panneaux solaires sont fixés sur les liteaux.
- Mise en place des abergements : Des abergements, qui sont des plaques ondulées, sont placés autour de l’installation solaire pour assurer l’étanchéité entre les cadres et les éléments de couverture restants.
- Installation des panneaux solaires : Un panneau solaire est inséré dans chaque cadre.
- Raccordement électrique : Enfin, l’installation solaire est connectée au tableau électrique de la maison.
Supports pour toiture plate
Bacs en plastique
Ce système utilise des bacs en plastique remplis de lestage, comme du sable ou de l’eau, pour maintenir les panneaux solaires sur toit plat. Ces bacs sont posés directement sur la toiture sans nécessité de perçage, ce qui préserve l’étanchéité du toit. C’est une méthode flexible et relativement facile à installer, souvent utilisée pour des installations temporaires ou lorsque la structure du toit ne supporte pas de charges supplémentaires importantes. Avec cette pratique, il est conseillé d’orienter les panneaux à 15 degrés.
Équerres en aluminium
Ce système implique l’utilisation d’équerres ou de supports en aluminium pour fixer les modules solaires. Ces équerres, orientées à 30 degrés, sont soit fixées mécaniquement à la toiture, soit simplement posées sur la surface avec un lestage pour les stabiliser. L’aluminium est choisi pour sa légèreté et sa résistance à la corrosion, ce qui est important pour la durabilité des installations en extérieur.
Bacs en métal
Les bacs en métal sont des structures robustes conçues pour supporter le poids des panneaux solaires. Ils sont souvent fabriqués en acier ou en aluminium, des matériaux choisis pour leur résistance et leur durabilité.
Supports de fixation au sol
Ils ne nécessitent pas de monter sur un toit et les panneaux solaires peuvent se brancher sur une prise si celle-ci est protégée par un disjoncteur. S’il y a moins de quatre panneaux au sol, vous n’avez pas besoin de réaliser de déclaration de travaux à la mairie.
Système GSE
Le système GSE, ou GSE GroundSystem, est une méthode de montage de panneaux solaires qui se distingue par sa simplicité et son efficacité. Ce système repose sur l’utilisation de deux rails parallèles posés directement sur le sol pour supporter les panneaux solaires.
Le GSE est ancré au sol à l’aide de bacs métalliques spécialement conçus pour être lestés, lui permettant de supporter jusqu’à 12 panneaux solaires. Cette méthode constitue une alternative avantageuse, car elle facilite l’entretien, y compris la tonte de l’herbe autour des installations. De plus, un atout majeur de ce système réside en sa capacité à incliner les panneaux jusqu’à un angle de 40 degrés, optimisant ainsi leur exposition au soleil.
Les bacs en plastique et les supports équerres sont aussi valables pour les poses de panneaux au sol.
Tableau comparatif des supports pour panneaux solaires
| Type de support | Type de toiture / emplacement | Inclinaison conseillée | Avantages | Inconvénients |
|---|---|---|---|---|
| Surimposition | Toiture inclinée | ≈ 30° | Installation simple, pas de modification de la toiture, bon rapport qualité/prix | Légère surélévation visible, influence esthétique |
| Intégration au bâti (IAB) | Toiture inclinée | ≈ 30° | Intégration esthétique, solution 2-en-1 (couverture + panneau) | Installation plus complexe, coût supérieur |
| Bacs lestés | Toiture plate ou au sol | ≈ 15° | Aucune perforation du toit, facile à poser | Poids important, nécessite un lestage adapté |
| Équerres en aluminium | Toiture plate ou au sol | ≈ 30° | Structure légère, durable et résistante à la corrosion | Nécessite un bon ancrage ou lestage |
| Système GSE GroundSystem | Pose au sol | Jusqu’à 40° | Pose rapide, entretien facilité, adaptable à différents terrains | Nécessite de l’espace au sol |
🟧 Surimposition
Type de toiture / emplacement : Toiture inclinée
Inclinaison conseillée : Environ 30°
Avantages : Installation simple, pas de modification de la toiture, bon rapport qualité/prix
Inconvénients : Légère surélévation visible, impact esthétique
🟦 Intégration au bâti (IAB)
Type de toiture / emplacement : Toiture inclinée
Inclinaison conseillée : Environ 30°
Avantages : Intégration esthétique, solution 2-en-1 (couverture + panneau)
Inconvénients : Installation plus technique, coût plus élevé
🟩 Bacs lestés
Type de toiture / emplacement : Toiture plate ou au sol
Inclinaison conseillée : Environ 15°
Avantages : Aucune perforation du toit, pose rapide et réversible
Inconvénients : Poids important, nécessite un lestage adapté
🟨 Équerres en aluminium
Type de toiture / emplacement : Toiture plate ou au sol
Inclinaison conseillée : Environ 30°
Avantages : Structure légère, durable et résistante à la corrosion
Inconvénients : Nécessite un bon ancrage ou un lestage suffisant
🟪 Système GSE GroundSystem
Type de toiture / emplacement : Pose au sol
Inclinaison conseillée : Jusqu’à 40°
Avantages : Installation rapide, entretien facile, adaptable à différents terrains
Inconvénients : Nécessite un espace au sol disponible
Questions fréquentes
Les trois types de supports de panneaux solaires sont : au sol, en toiture inclinée et en toiture plate.
Chaque support s’adapte à la configuration du site pour garantir une bonne orientation et stabilité des panneaux.
Les principaux accessoires d’un panneau solaire sont : les supports de fixation, les câbles, les connecteurs, les micro-onduleurs ou onduleurs, et les coffrets de protection. Ils assurent la sécurité, la performance et le bon fonctionnement de l’installation.
Le support pour toiture inclinée est le plus couramment utilisé pour les toits résidentiels.
Il permet de fixer les panneaux directement sur la pente du toit, en assurant stabilité et bon rendement.
Le choix du support dépend de la configuration du site. On utilise généralement :
Un support sur toiture inclinée pour les maisons.
Un support sur toiture plate pour les bâtiments plats.
Un support au sol si l’installation n’est pas possible en toiture.
